Chapter 38: Breadth-First Search

그래프(graphs)를 사용하여, 객체(objects) 간의 관계(relationships)를 표현하는 방법을 살펴 보았다. 객체(objects)는 정점(vertices)일 뿐이며, 객체 간의 관계(relationships)는 간선(edges)으로 표시된다.

그래프(graphs)의 정점(vertices)을 가로지르거나(traverse) 검색(search)하는 몇 가지 알고리즘(algorithms)이 있으며, 그 중 하나는 너비 우선 탐색(breadth-first search, BFS)이다.

BFS는 다음과 같은 다양한 문제를 해결하는 데 사용할 수 있다.

1. 최소 신장 트리(minimum-spanning tree) 생성
2. 정점(vertices) 사이의 잠재적 경로(potential path) 찾기
3. 두 정점(vertices) 사이의 최단 경로(shortest path) 찾기



Example

BFS는 그래프(graph)에서 정점(vertex)을 선택하는 것으로 시작한다. 그리고 해당 정점(vertex)의 모든 인접 정점(neighbors)을 탐색 한 후, 다음 정점으로 넘어간다. 이름에서 알 수 있듯이 이 알고리즘(algorithm)은 너비 우선(breadth-first) 접근 방식을 취한다.

다음 무방향 그래프(undirected graph)를 사용하여 BFS 예제를 살펴본다.



강조 표시된 정점(Highlighted vertices)은 방문한 정점(vertices)을 나타낸다.



다음에 방문할 정점(vertices)을 추적(track)하기 위해 queue를 사용한다. Queue의 선입선출(first-in-first-out) 특성을 사용하면, 다음 level로 이동하기(traverse) 전에 해당 정점(vertex)의 모든 인접 정점(neighbors)을 방문할 수 있다.



1. source 정점()을 선택하는 것으로 시작한다. 여기서는 Queue에 추가되어 있는 A를 선택한다.

2. Queue가 비어 있지 않으면, 다음 정점(여기서는 A)을 dequeue하고, 방문한다. 그런 다음 A의 모든 인접 정점(neighboring vertices)인 [B, D, C]를 Queue에 추가한다.

아직 방문한 적 없고, Queue에 없는 정점(vertex)만을 Queue에 추가해야 한다.



3. Queue가 비어 있지 않으므로, 다음 정점(vertex)인 B를 dequeue하고 방문한다. 그리고, B의 인접 정점인 E를 Queue에 추가한다. A는 이미 방문했으므로 Queue에 추가하지 않는다. 이제 Queue는 [D, C, E]가 된다.

4. Qeueu에서 다음 정점(vertex)인 D를 dequeue하고 방문한다. D에는 방문하지 않은 정점(vertex)이 없으므로 Queue에는 아무것도 추가하지 않는다. 이제 Queue는 [C, E]가 된다.



5. Qeueu에서 다음 정점(vertex)인 C를 dequeue하고 방문한다. 그런 다음 C의 인접 정점 [F, G]를 Queue에 추가한다. 이제 Queue는 [E, F, G]가 된다.

이제 정점 A의 모든 인접 정점(neighbors)을 방문했다. BFS는 이제 두 번째 level의 인접 정점으로 넘어간다.

6. Qeueu에서 다음 정점(vertex)인 E를 dequeue하고 방문한다. 인접 정점인 B는 이미 방문했고 F는 Queue에 이미 있으므로, E의 인접 정점으로 H만 Queue에 추가한다. 이제 Queue는 [F, G, H]가 된다.



7. Qeueu에서 다음 정점(vertex)인 F를 dequeue하고 방문한다. F의 모든 인접 정점이 모두 Queue에 있거나 방문한 적이 있으므로, Queue에는 아무것도 추가하지 않는다. 이제 Queue는 [G, H]가 된다.

8. Qeueu에서 다음 정점(vertex)인 G를 dequeue하고 방문한다. G의 인접 정점인 C, F 모두 이전에 방문한 적이 있으므로, Queue에는 아무것도 추가하지 않는다. 이제 Queue는 [H]가 된다.

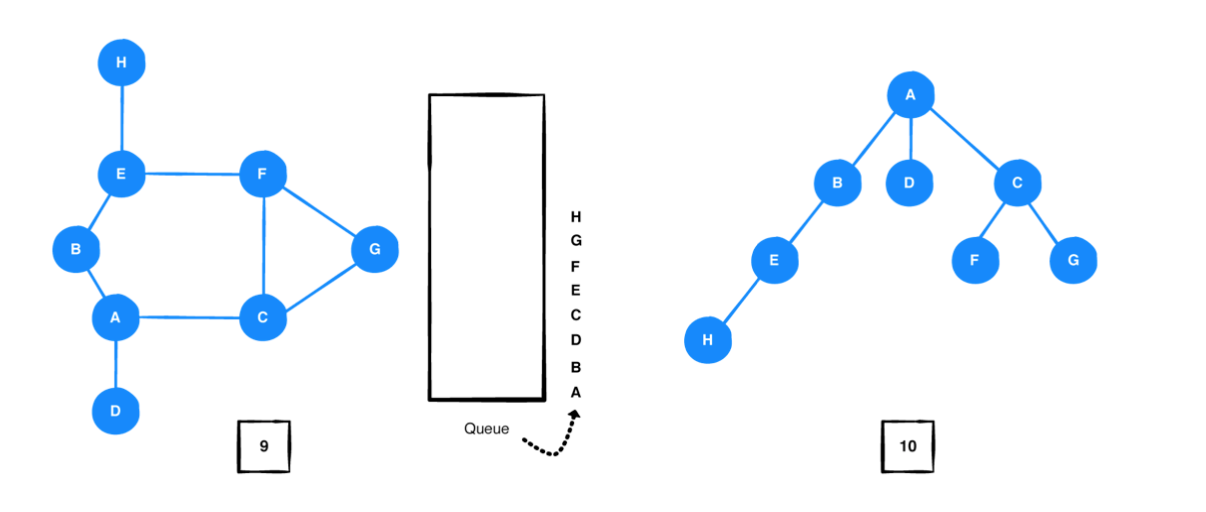

9. 마지막으로, H를 dequeue하고 방문한다. Queue가 비었으므로 BFS는 완료된다.

10. 정점(vertices)을 탐색할 때 각 level의 정점으로 tree 구조를 만들 수 있다. 먼저 시작 정점을 root로, 인접 정점을 연결하고, 그 인접 정점의 인접 정점을 계속해서 연결해 준다.



Implementation

이전에 구축한 그래프(graph)와 스택 기반 큐(stack-based queue)를 사용해 BFS를 구현한다. 먼저 위에서 사용한 예제 그래프(graph)를 구현한다.

let graph = AdjacencyList<String>()
let a = graph.createVertex(data: "A")
let b = graph.createVertex(data: "B")
let c = graph.createVertex(data: "C")
let d = graph.createVertex(data: "D")
let e = graph.createVertex(data: "E")
let f = graph.createVertex(data: "F")
let g = graph.createVertex(data: "G")
let h = graph.createVertex(data: "H")

graph.add(.undirected, from: a, to: b, weight: nil)
graph.add(.undirected, from: a, to: c, weight: nil)
graph.add(.undirected, from: a, to: d, weight: nil)
graph.add(.undirected, from: b, to: e, weight: nil)
graph.add(.undirected, from: c, to: f, weight: nil)
graph.add(.undirected, from: c, to: g, weight: nil)
graph.add(.undirected, from: e, to: h, weight: nil)
graph.add(.undirected, from: e, to: f, weight: nil)
graph.add(.undirected, from: f, to: g, weight: nil)
//위 example을 그래프로 구현한다.

다음으로 BFS코드를 추가한다.

extension Graph where Element: Hashable {
    func breadthFirstSearch(from source: Vertex<Element>) -> [Vertex<Element>] {
        //해당 정점으로 BFS를 구현하는 메서드
        var queue = QueueStack<Vertex<Element>>() //다음에 방문할 인접 정점을 추적한다.
        var enqueued: Set<Vertex<Element>> = []
        //Queue에 동일한 정점을 여러 번 enqueue 하는 것을 방지하기 위해, 어떤 정점이 Queue에 추가 된 적이 있었는지 기억한다.
        //Set을 사용하면, lookup이 O(1) 이므로 효율적이다.
        var visited: [Vertex<Element>] = [] //정점이 탐색된 순서를 저장하는 Array이다.
        //세 가지 자료구조를 사용한다.

        queue.enqueue(source) //source 정점을 Queue에 넣어 BFS 알고리즘을 시작한다.
        enqueued.insert(source)

        while let vertex = queue.dequeue() { //Queue가 빌 때까지 계속해서 정점을 dequeue 한다.
            visited.append(vertex) //Queue에서 정점을 dequeue할 때마다, 방문한 정점 Array에 추가한다.
            let neighborEdges = edges(from: vertex) //현재 정점에서 시작하는 모든 간선을 가져온다.

            neighborEdges.forEach { edge in //해당 정점에서의 모든 간선을 반복한다.
                if !enqueued.contains(edge.destination) {
                    //해당 간선의 목적 정점이 Queue에 추가 된 적이 있는 지 확인한다. //추가 된 적이 없다면, Queue에 추가한다.
                    queue.enqueue(edge.destination)
                    enqueued.insert(edge.destination)
                }
            }
        }

        return visited
    }
}

다음 코드를 추가해 구현을 확인해 본다.

let vertices = graph.breadthFirstSearch(from: a)
vertices.forEach { vertex in
    print(vertex)
    // 0: A
    // 1: B
    // 2: C
    // 3: D
    // 4: E
    // 5: F
    // 6: G
    // 7: H
}

탐색된 정점(vertices)의 순서가 중요하다.

0: A
1: B
2: C
3: D
4: E
5: F
6: G
7: H

인접 정점(neighboring vertices)에서 명심해야 할 것은, 방문 순서는 그래프(graph) 구성 방법에 따라 달라진다는 것이다. A와 B사이의 간선(edge)을 추가하기 전에 A와 C 간선(edge)을 먼저 추가한 경우에는, C가 B보다 먼저 출력된다.



Performance

BFS를 사용하여 그래프(graph)를 순회할 때 각 정점(vertex)은 한 번만 Queue에 추가된다. 이것의 시간 복잡도(time complexity)는 O(V)이다. BFS는 모든 간선(edges)을 방문하는데, 여기에 걸리는 시간 복잡도(time complexity)는 O(E)이다. 따라서 너비 우선 탐색(breadth-first search)의 총 시간복잡도(time complexity)는 O(V + E)이다.

BFS의 공간 복잡도(space complexity)는 O(V)이다. 정점(vertices)은 queue, enqueued, visited의 세 가지 구조에 저장되기 때문이다.



Key points

• 너비 우선 탐색(Breadth-first search, BFS)은 그래프(graph)를 탐색하거나 검색하는 알고리즘(algorithm)이다.
• BFS는 다음 정점(vertex)을 통과하기 전에 현재 정점의 모든 인접 정점(neighbors)을 탐색한다.
• 그래프(graph) 구조에 인접 정점이 많거나, 가능한 모든 결과를 찾아야 할 때, BFS를 사용하는 것이 좋다.
• Queue 자료구조는 다음 level의 정점(vertex)으로 이동하기 전에, 해당 정점(vertex)의 모든 간선(edges)을 방문(traversing)하는 우선순위를 결정하는 데 사용된다.
